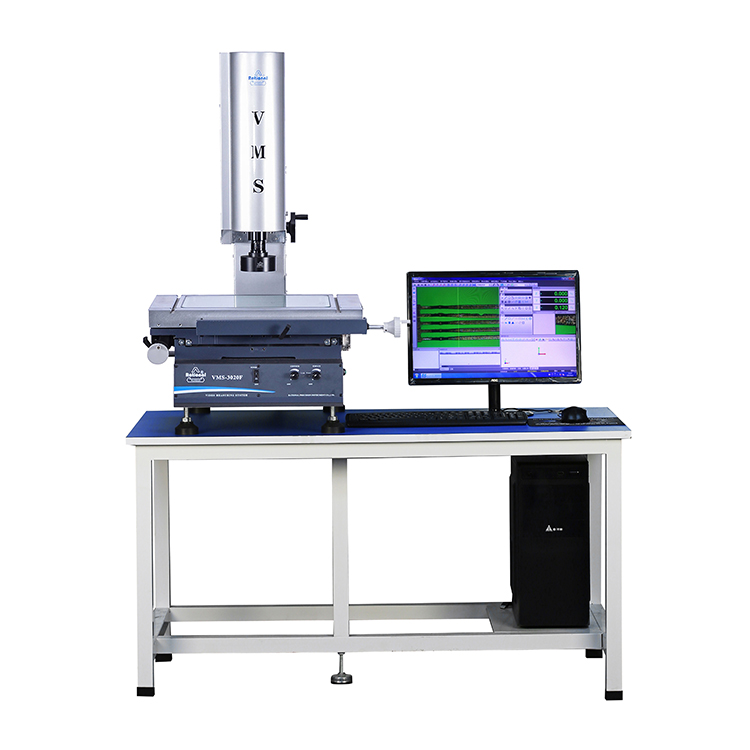

万濠二次元手动影像测量仪增强F型-东莞市泰硕精密仪器有限公司

产品分类
Product categories

您的位置: 首页 -> 产品展示 -> 万濠RATIONAL -> 万濠二次元手动影像测量仪增强F型

详情说明

产品用途:
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。

产品特点：
1.多种形式光源，保证满足多样性测量要求；
2.多种数据处理、显示、输入、输出功能；
3.工件摆正功能非常实用；
4.激光指示器专利技术方便对焦和定位；
5.脚踏开关与软件配合，操作更简便。

技术规格参数：

工作台	型号	VMS-1510F	VMS-2010F	VMS-2515F	VMS-3020F	VMS-4030F
	金属台尺寸(mm)	354×228	404×228	450×280	500×330	606×466
	运动行程(mm)	150×100	200×100	250×150	300×200	400×300
Z轴升降行程（mm）		200（特殊订购达400）
截面原点一致性误差(μm)		F型：E0≤20（Z轴升降行程每100mm）
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm)
影像系统	F型			G型
	1/2”彩色CCD摄像机			1/3”彩色CCD摄像机
	变倍镜头倍率：0.7X~4.5X			变倍镜头倍率：0.7X~4.5X
	视频倍率：20~128X			视频倍率：26.6~171X
	物方视场：11.1mm~1.7m			物方视场：8.1mm~1.3m
	表面光源与透射光源均用LED，亮度可调

建议放置台载重要求≥350KG 尺寸（长×宽×高）1000×600×500（mm）
